标准版和专业版的SOLIDWORKS如何使用曲面展平功能

在 SOLIDWORKS 2015 版本新增了一个曲面功能叫做“曲面展平”，可以展平任意的曲面，这对于不能被展平的钣金件、冲压件提供了便利。且可利用投影曲线在收敛点集中的部位手工设置释放槽来模拟传统钣金折弯的生成原理。自 SOLIDWORKS 2015 版本问世以来，收到了大量的用户好评，毕竟对于少量的冲压件、复杂折弯件也没有必要使用更加专业的模拟软件，简单便捷的“曲面展平”功能将是设计人员最完美的辅助工具。

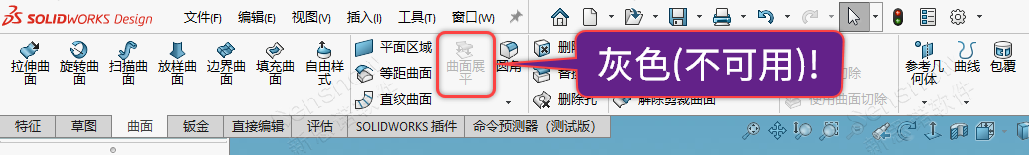

但“曲面展平”功能的打包方式是仅包含在 SOLIDWORKS 白金版（Premium）和旗舰版（Ultimate）中，普通的 SOLIDWORKS 标准版（Standard）和专业版（Professional）中是不附带的，在曲面按钮区“曲面展平”功能将呈现灰色、不可用状态！

工作中很多设计人员都需要去偶尔利用一下曲面展平功能，但为了这一个小功能去升级 SOLIDWORKS 许可授权的话性价比着实不高。本期小诺将为大家分享在 SOLIDWORKS 标准版和专业版中如何调用曲面展平，让工作不再停滞不前，也无需让企业花费多余的许可证费用。

标准版和专业版 SOLIDWORKS调用曲面展平功能方法一：

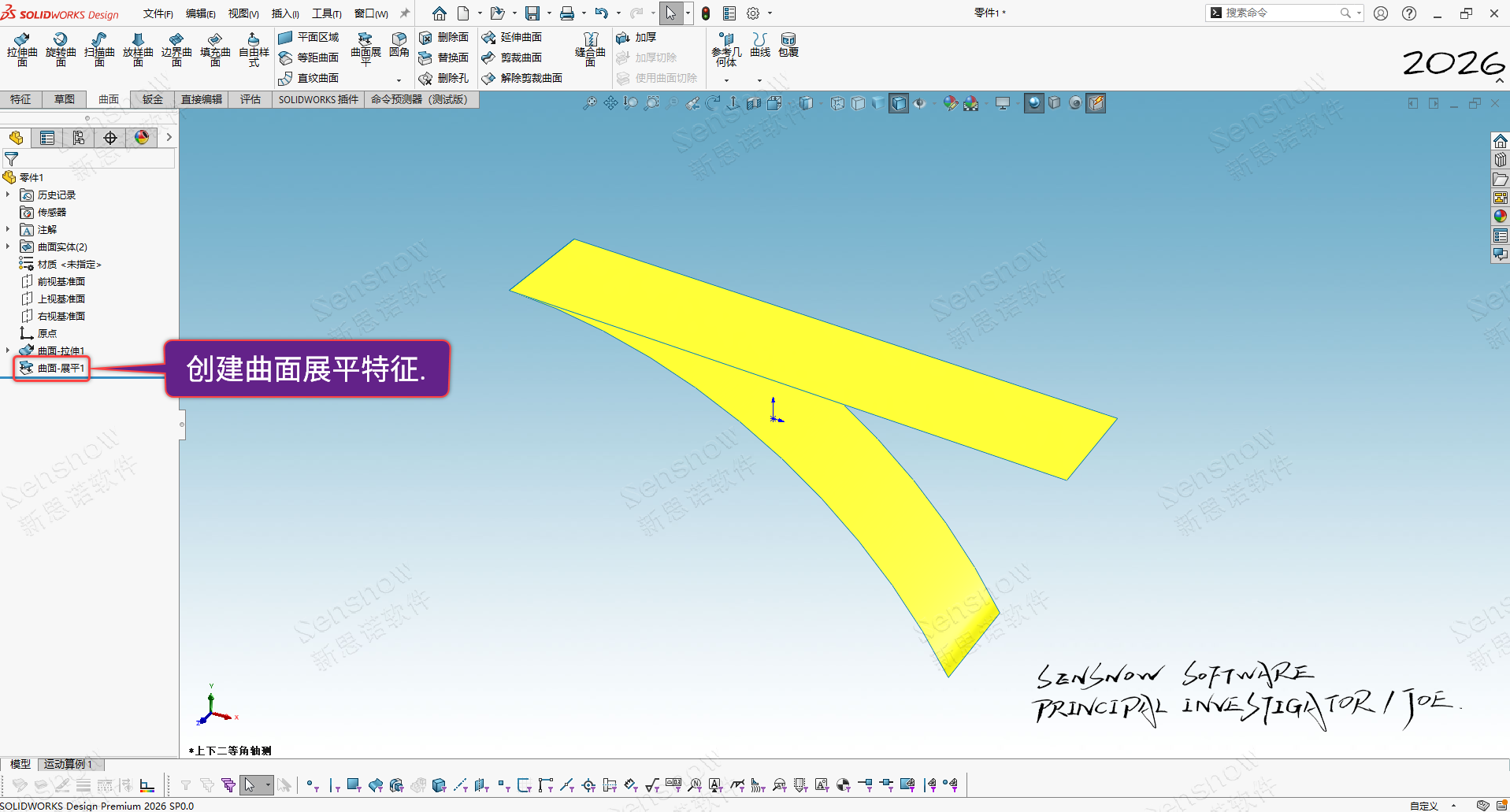

1、找一台白金版或旗舰版的 SOLIDWORKS 电脑，绘制一个简易曲面并创建曲面展平，保存文件作为范本使用；

2、将保存出的文件拷贝至标准版或专业版的 SOLIDWORKS 电脑中；

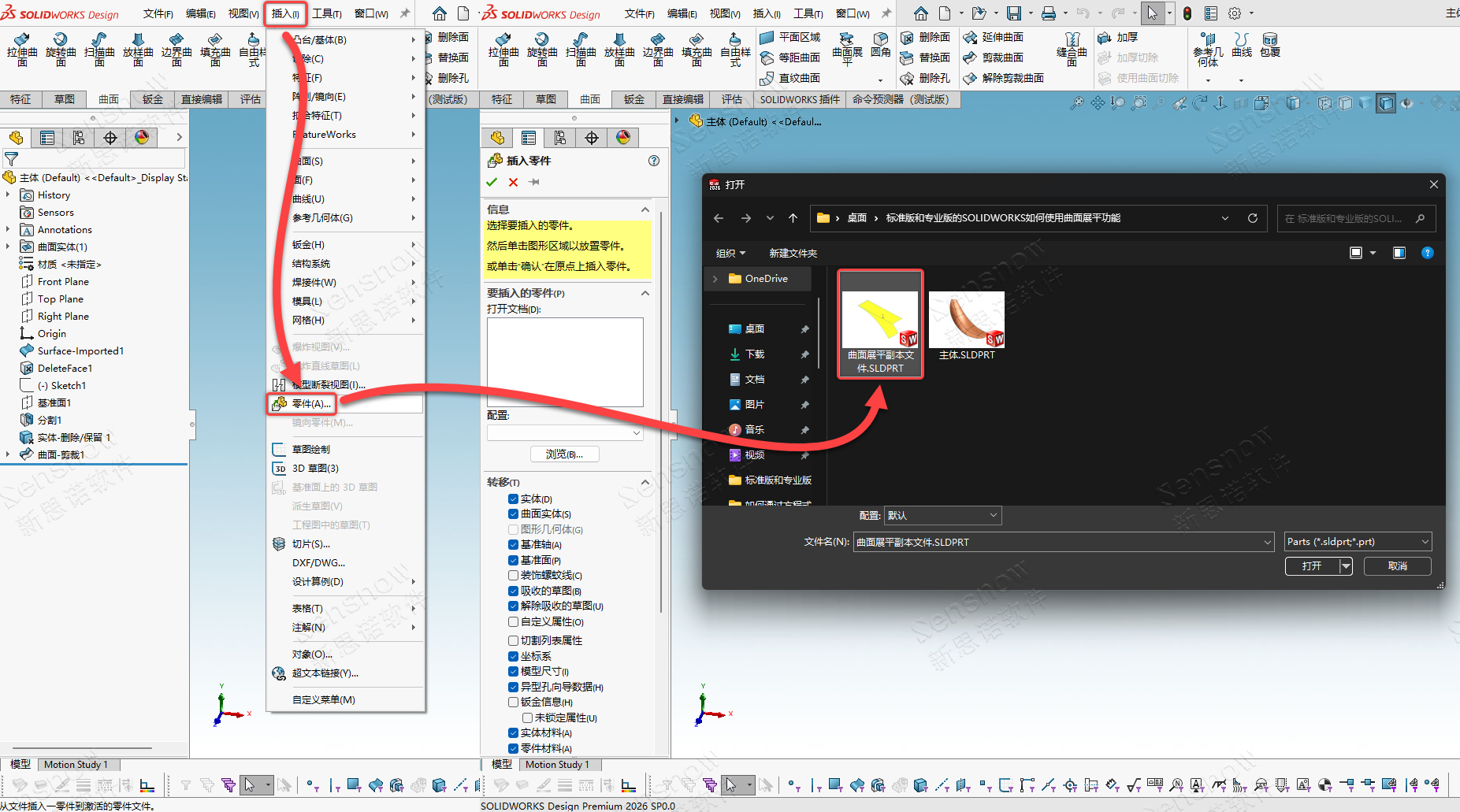

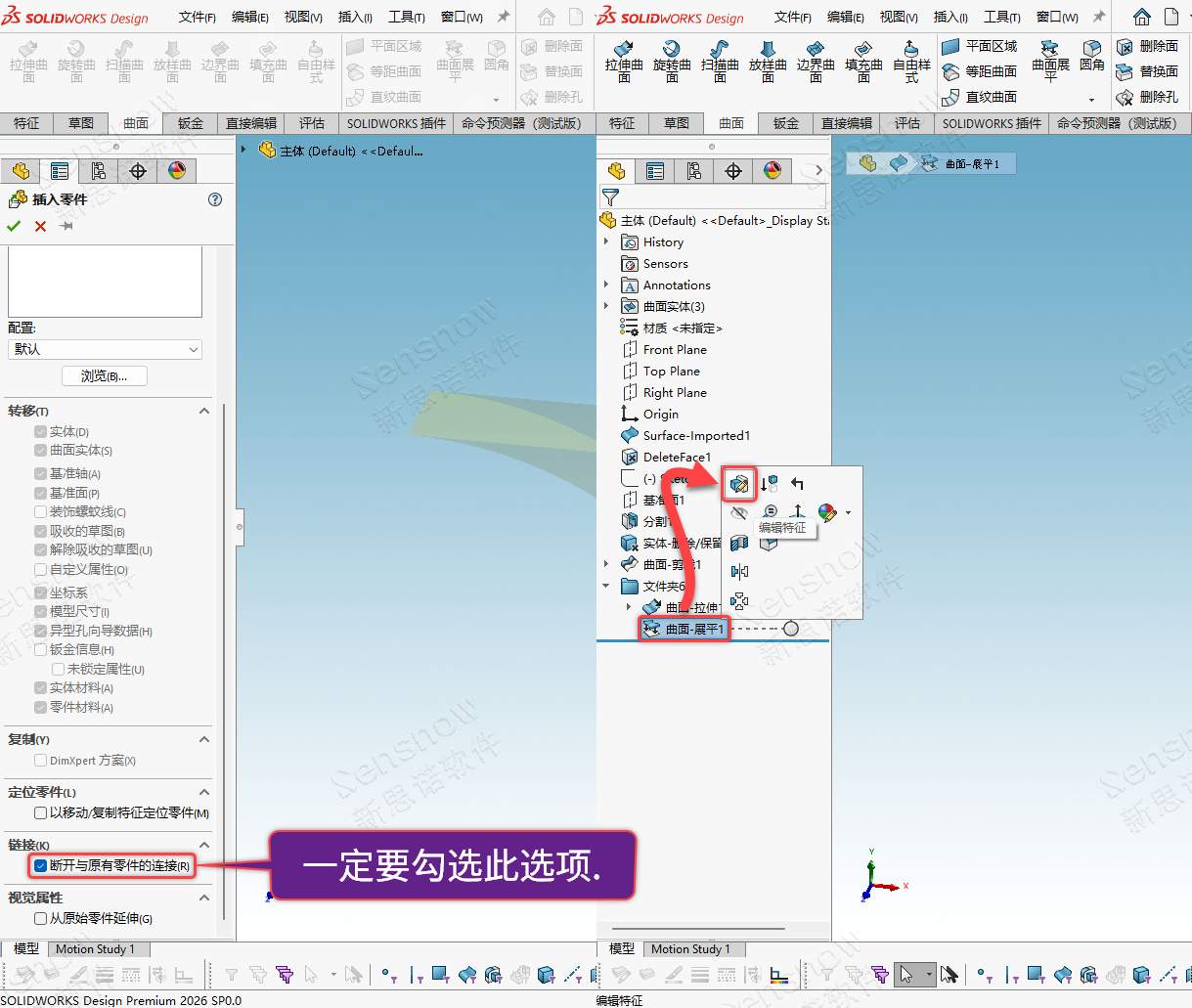

3、在标准版或专业版 SOLIDWORKS 中打开要创建展平的主体文件，点击插入下拉列表 -> 零件，选择拷贝过来的范本文件，切记：在插入零件的属性管理器中一定要勾选“断开与原有零件的连接”；

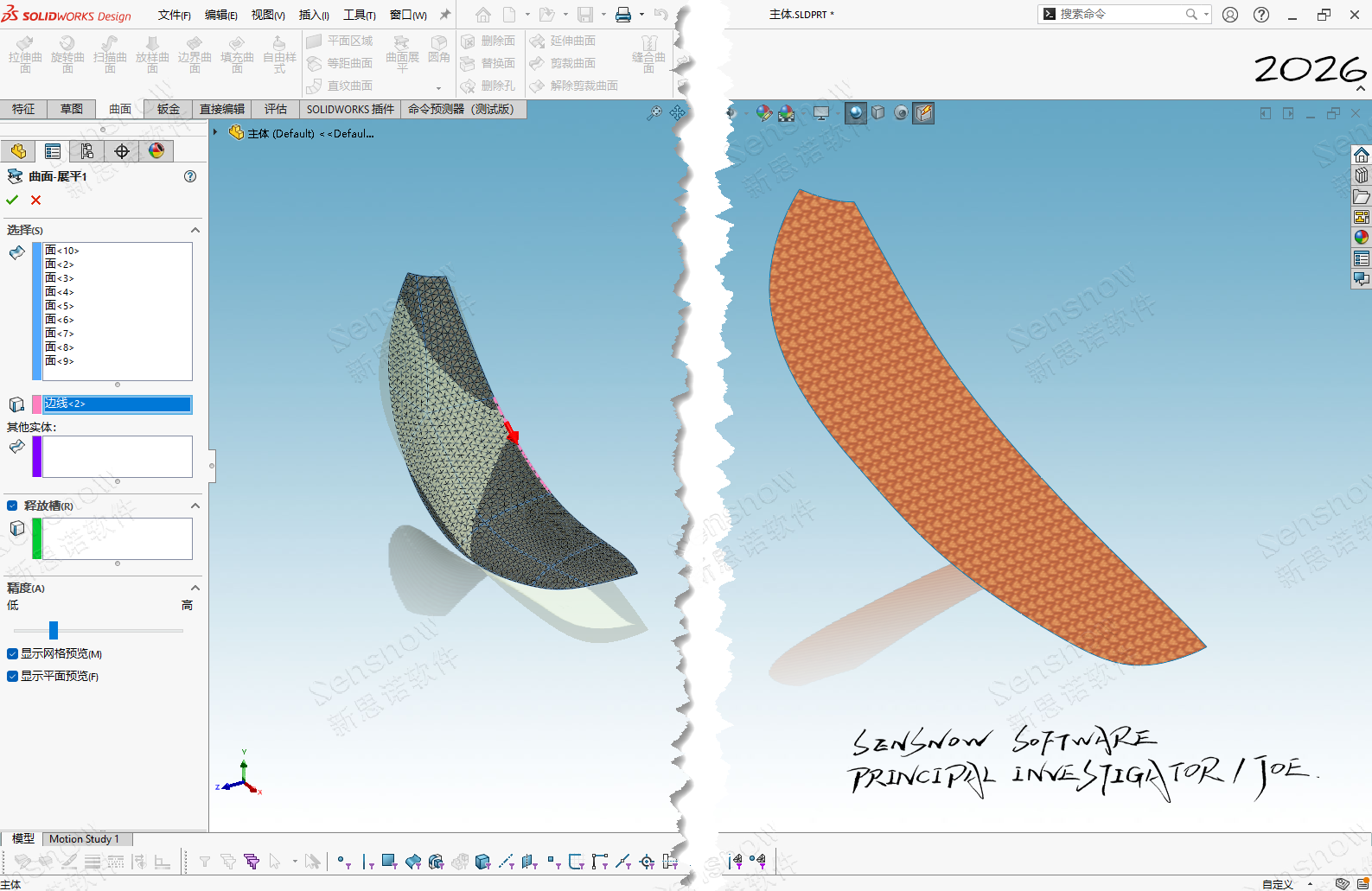

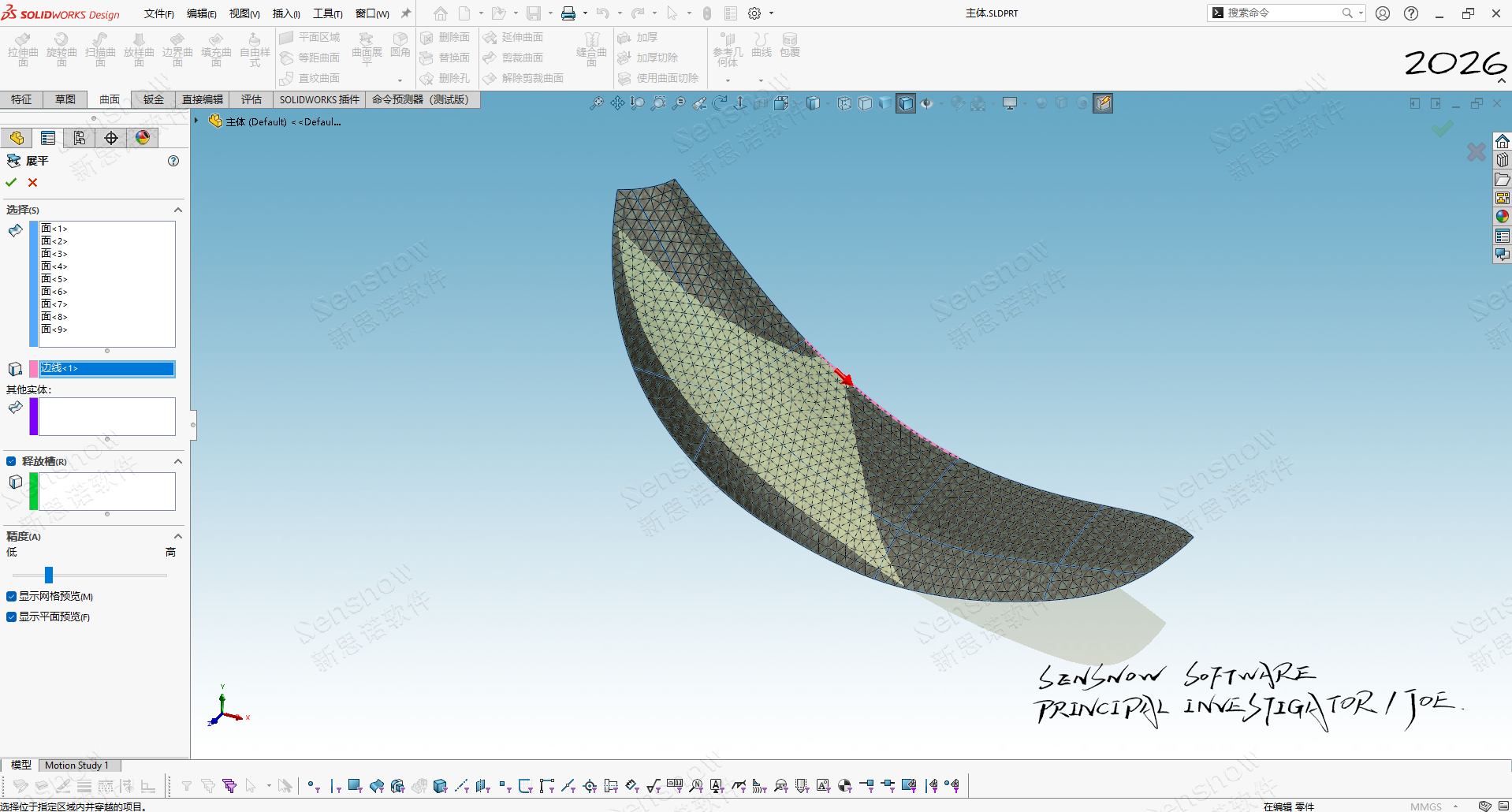

4、插入后会将范本文件的特征在我们主体文件中进行派生，此时，点击编辑 FM 设计树上的“曲面展平”特征就可在特征的属性管理器中更换为我们自己的主体曲面实现标准版或专业版的 SOLIDWORKS 应用曲面展平功能。

标准版和专业版 SOLIDWORKS调用曲面展平功能方法二：

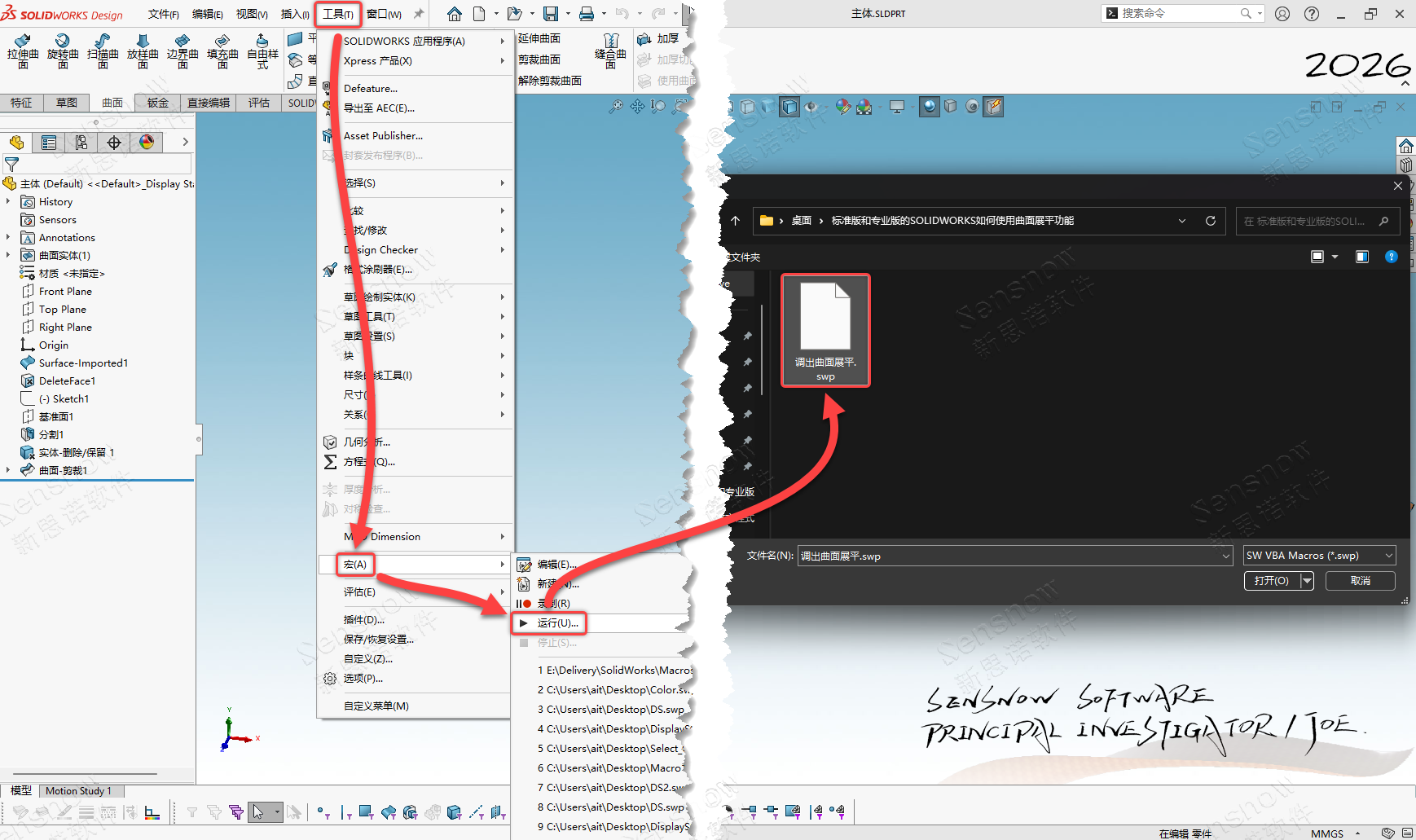

利用“宏”直接在标准版和专业版的 SOLIDWORKS 中调出曲面展平功能，直接应用；工具下拉列表 -> 宏 -> 运行 -> 选择宏文件（可以向我们索要）。

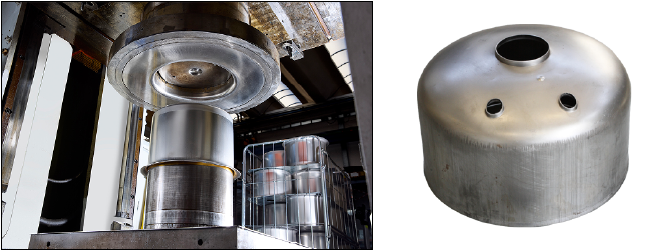

但对于复杂的冲压件，曲面展平功能的精度明显不足，实际应用发现创建展平后的结果更加贴合：皮革、织物、包胶这一类的应用场合，并不适用于金属冲压。

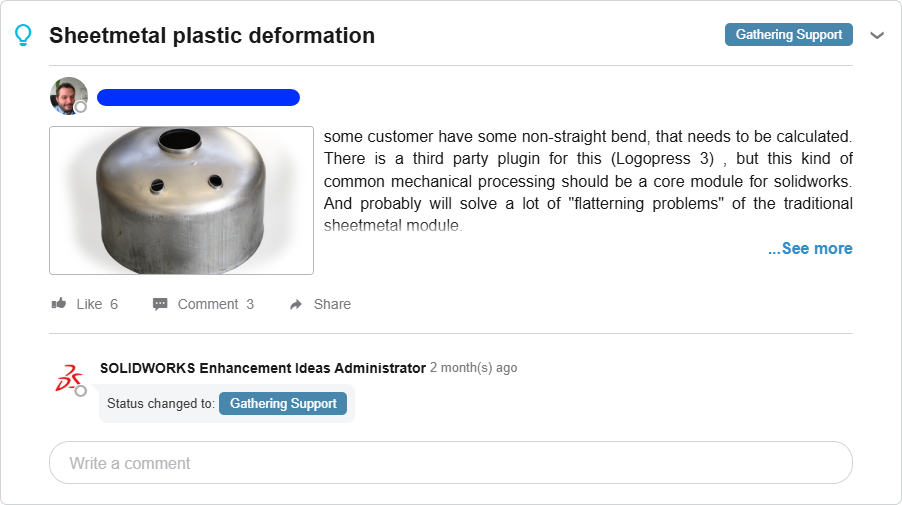

此时就需要利用更加专业的冲压模拟软件或插件来实现（如：Logopress3）。已经有用户提出在 SOLIDWORKS 中增强这一部分，因为这是在机械加工中最常见的核心模块，需要在 SOLIDWORKS 自身中去实现，实现后或许会一并解决掉很多传统钣金折弯的压平问题。

点击查看→【视频操作演示】
