在SOLIDWORKS中如何通过方程式控制钣金厚度

参数化设计是一种通过将设计的参数转变为函数进行驱动和控制的过程，在 SOLIDWORKS 中可通过定义驱动尺寸、逻辑约束（几何约束）来驱动三维模型的创建和修改的设计方法。对于订单式设计而言其通用零部件完全可以通过规则驱动的方式实现零件、装配体、工程图图纸的自动生成，能够显著提升设计效率和准确性；且便于调整设计参数，实现零件、装配体、工程图图纸的联动更新。

在制造业对于钣金件的参数化驱动方法也愈发完善，很多企业都已将参数化设计方式应用至钣金件的设计过程中。例如：机床外罩的钣金件，可随动力结构的差异便捷的适配钣金外罩。由此可见，应用参数化的特点就是几何体形状基本相同，尺寸不同。

而在SOLIDWORKS中针对钣金件的参数化驱动也十分成熟，除了驱动尺寸外还可以利用一些函数对特征进行控制，例如：使用 IF 函数控制当钣金的某个数值小于一定范围时自动压缩一些打孔、冲压特征保证其强度。

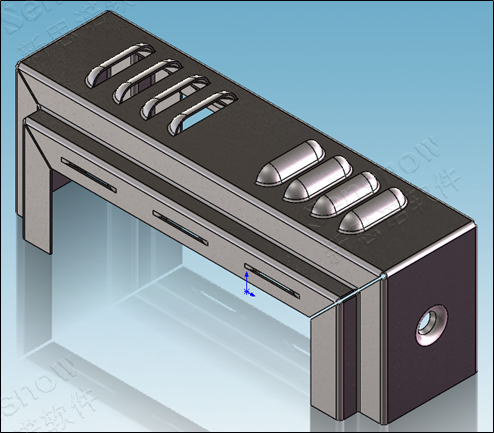

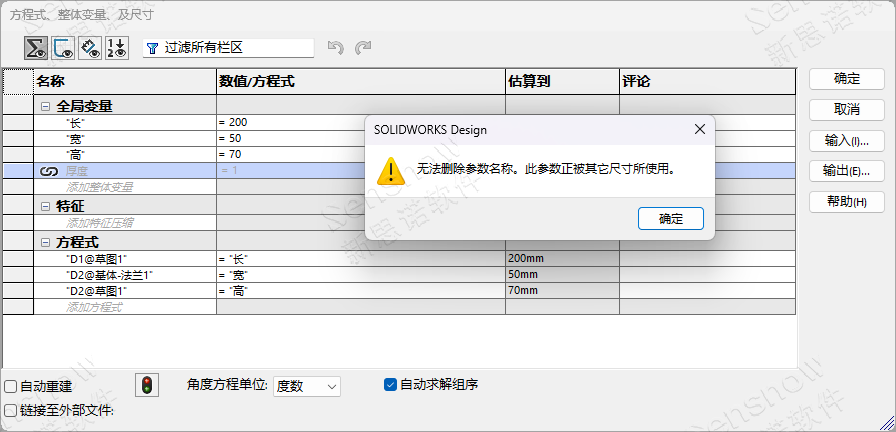

但是好像钣金件的厚度始终无法被拾取进方程式列表中，我们在方程式窗口中会发现有一个默认的钣金厚度链接，但无法手动修改其数值，也无法删除。

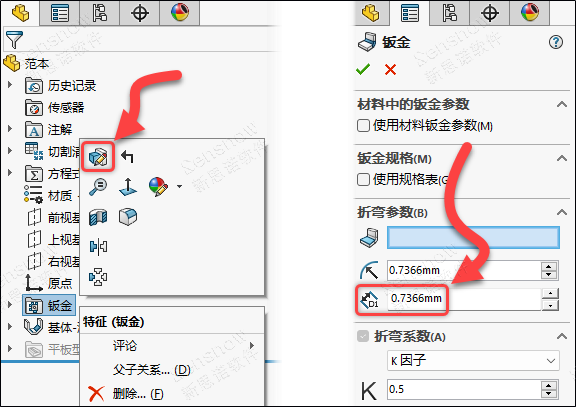

每一次在方程式中更改所有参数后都要单独在 FM 设计树中去编辑钣金默认厚度，这十分不便！用户希望可以在方程式窗口中对三维模型的所有参数进行控制，避免反复的手动更改；另外，设计人员也很容易忘记单独去修改钣金厚度。

本期小诺将为大家分享如何通过方程式去控制钣金厚度，让更多的设计人员通过方程式窗口直接修改三维模型中的所有参数，避免繁琐的手动更改和反复查证，让参数化设计所见皆所得。

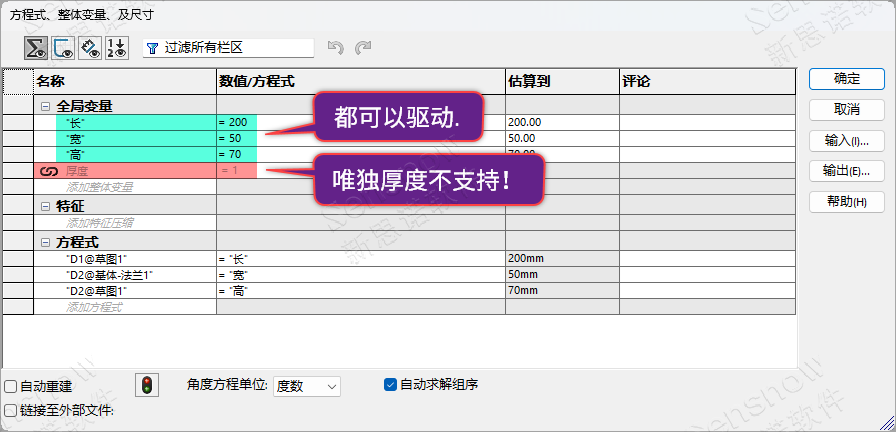

在方程式窗口直接驱动钣金厚度的解决方案：

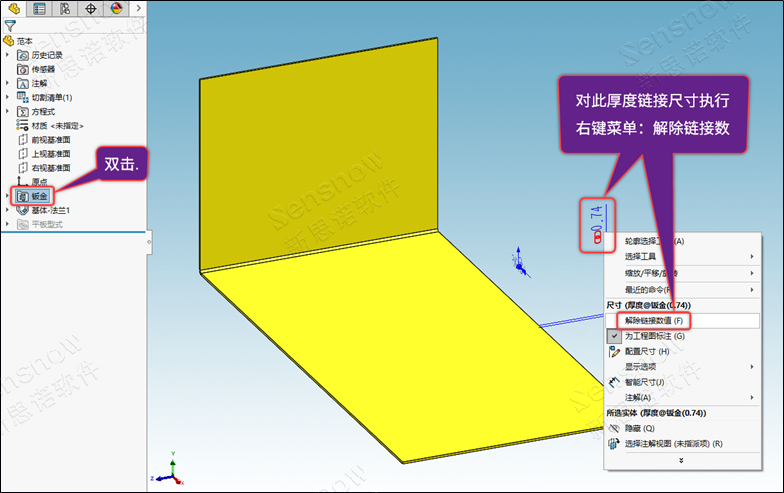

1、FM 设计树双击钣金文件夹，图形区出现的厚度链接进行手动解除；

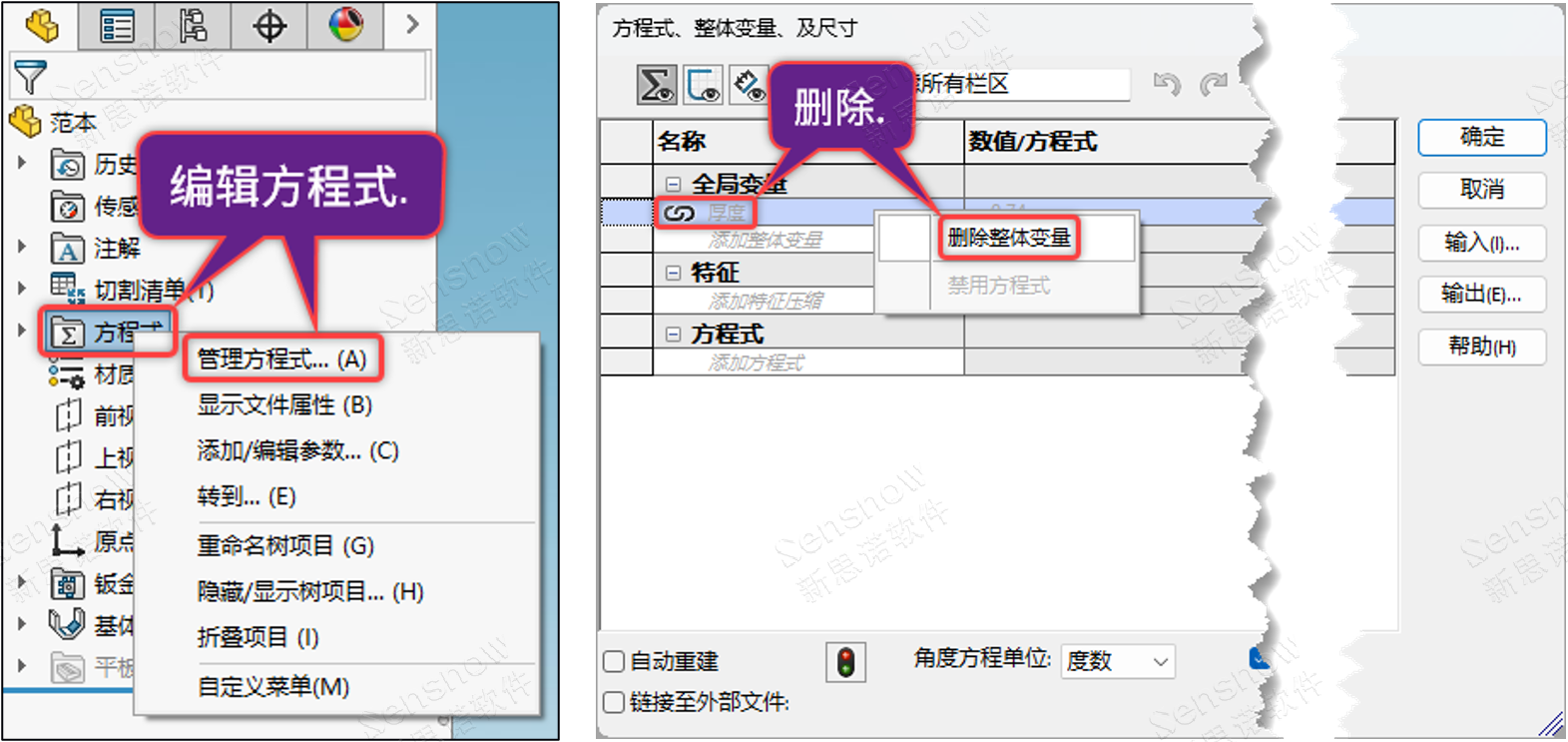

2、打开方程式窗口，对厚度参数进行删除；

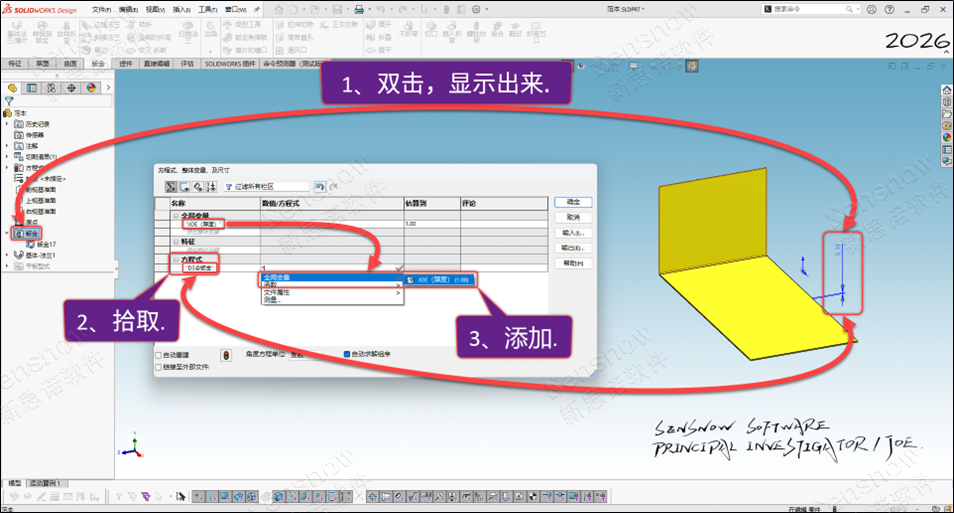

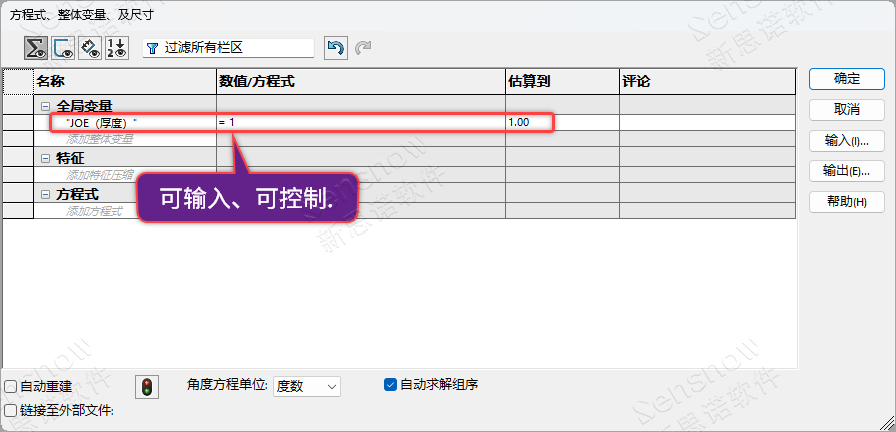

3、新建一个可输入的全局变量、方程式那一栏重复步骤 1 所拾取图形区的厚度驱动尺寸，表达式中链接到全局变量的自定义厚度参数。

已经有用户提出：应该有一种简单的方法通过方程式来控制钣金零件的厚度。目前，厚度与全局变量相关联，必须先取消链接。

ESPR:1098114 # There should be an easy way to control the thickness of a sheet metal part through an equation. Currently the thickness is linked to a global variable and has to be unlinked first.

E：Enhancement(增强)

SPR：Software Performance Report(软件性能报告)

点击查看→【视频操作演示】
