SOLIDWORKS中如何使用矩形工具创建方形（正方形）2025 SP2

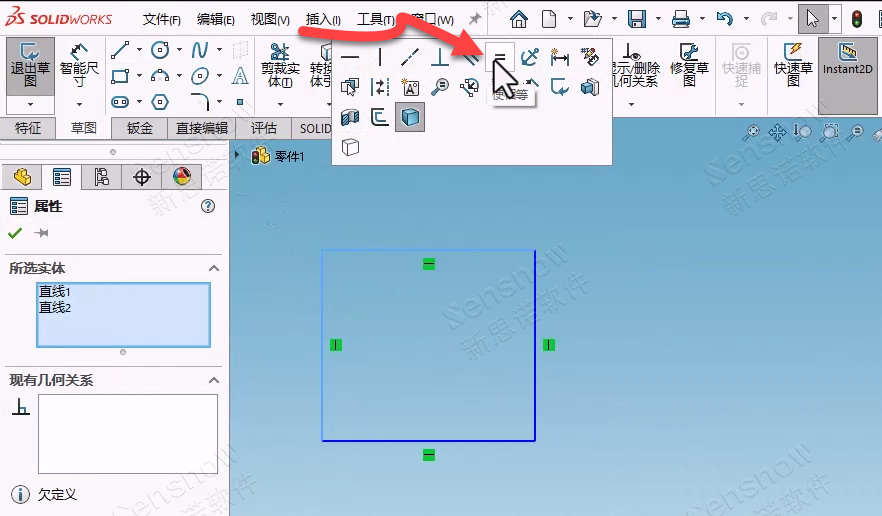

SOLIDWORKS 的矩形草图工具经过几十年的发展已经十分稳定，且操作便捷，能让用户以最少的鼠标使用频率创建出符合要求的设计图案。但对于绘制正方形，SOLIDWORKS 好像没有更加便捷的创建方式，往常我们需使用几何约束方式：创建一个矩形图案后选择两条长度不同的矩形边线然后再添加“相等”约束；或驱动尺寸约束方式：分别标注两条长度不同的矩形边线为相同数值。绘制平行四边形（菱形）时依然如此，需要不断的手动添加辅助约束或驱动尺寸来达到我们的预期。

所以，越来越多的用户反馈给研发部门，要求研发部门可以在不增加新命令的前提下增强对矩形（正方形/平行四边形、菱形）的直接创建能力，来简化用户的作业方式。

ESPR # 785069 In rectangle command, put an option to create a square

E：Enhancement（增强）

SPR：Software Performance Report（软件性能报告）

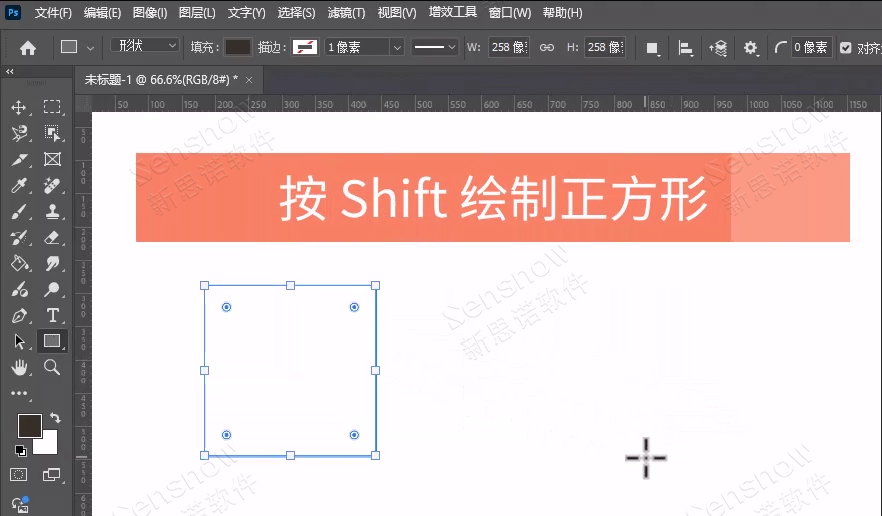

并且，用户提出一定要沿用目前 PC 主流的工作方式，比如 WIN 的 Ctrl + 鼠标点击是跳选、Shift + 鼠标点击是全选。不接受任何的：自定义、非主流、个性化，避免造成用户习惯上的不便。大家所熟知的：Photoshop、PPT、Axure 绘制矩形的同时按住 Shift 就可以自动创建长宽相等的正方形，用户需要这种增强来简化目前的作业方式，适应成本几乎为零。

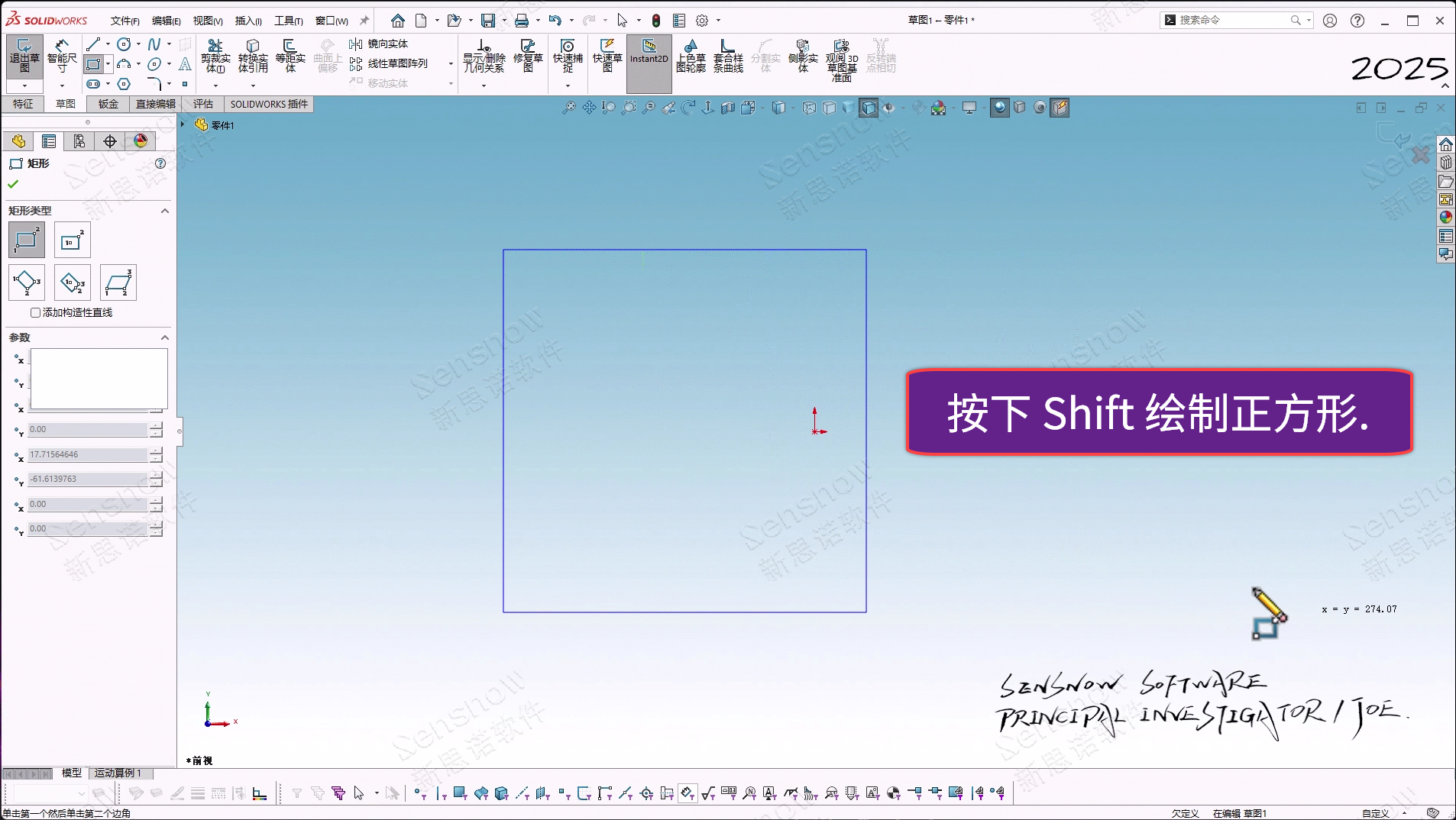

在研发部门的不断努力下最终于 SOLIDWORKS 2025 SP 2 版本实现了此增强，现在我们使用矩形工具可以在绘制草图时按 Shift 来创建正方形。创建后会发现对于矩形的横向/竖向边线将自动添加“相等”几何关系，无需手动添加。

点击查看→【视频】操作演示
